產品用途

本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體，尤其適用于輸送含細顆粒狀的強腐蝕性液體。

使用溫度：-20℃～80℃

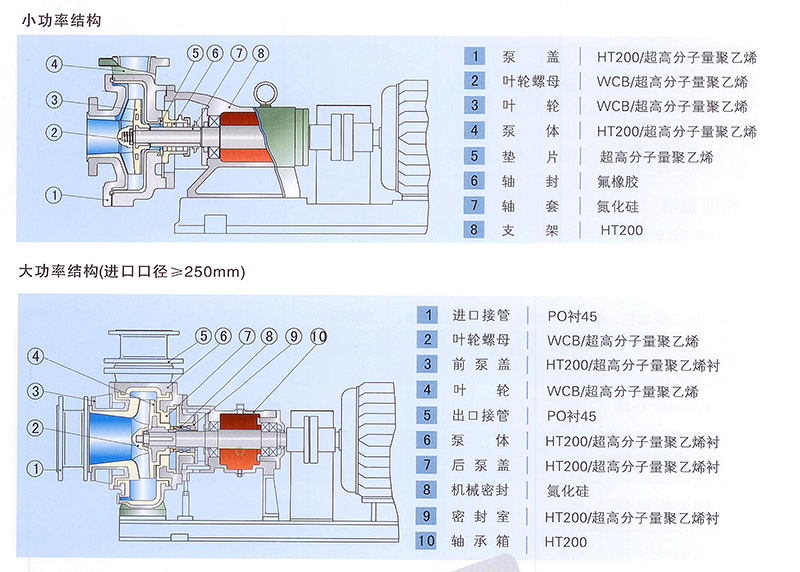

結構與材料

設計特點

耐磨耐腐

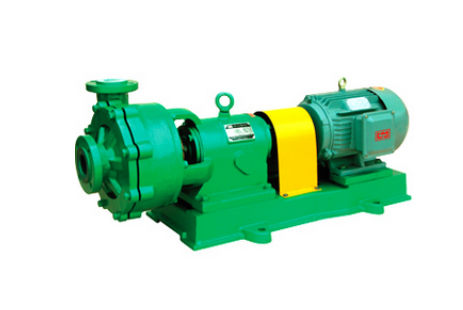

UHB-ZK型系列砂漿泵為懸臂式單級、單吸離心泵，其過流部件采用鋼襯超高分子量聚乙烯制造，具有較強的耐腐蝕性、卓越的耐磨性、抗蠕變性（耐環境應力開裂），同時采用金屬基體結構，提高了產品承壓能力。

多功能

一種泵能適應各種不同的工況。如：既可以傳送酸、堿類清液或料漿，也可以輸送冶煉行業各種腐蝕性礦漿，還可以輸送硫酸行業各類稀酸、環保行業的各類污水等。

多種密封

該系列泵采用多種密封方式：K型動力密封、單端面機械密封和雙端面機械密封，可根據具體工況條件選用。

型號及參數

*小功率：配二級電機：n=2900r/min 設計壓力：1.6MPa 為標準參數**
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	電機功率 Km	整機質量 Kg
1	UHB-ZK40/10-20	5	22	18	3	40×32	3	100
		*10	20	28
		12	18	30
2	UHB-ZK40/10-30	5	32	18	3	40×32	4	105
		*10	30	36
		12	27	30
3	UHB-ZK50/20-20	12	22	30	3	50×40	4	130
		*20	20	37
		25	17	40
4	UHB-ZK50/20-30	12	32	30	3	50×40	5.5	150
		*20	30	36.5
		25	28	40
5	UHB-ZK65/30-20	20	13	34	3.5	65×50	5.5	150
		*30	20	36
		35	18	40
6	UHB-ZK65/30-30	20	32	34	3.5	65×50	7.5	150
		*30	30	37
		35	18	40
7	UHB-ZK65/30-50	20	52	30	3.5	65×50	15	280
		*30	50	35.5
		35	47	38
8	UHB-ZK65/25-80	15	82	35	4.5	65×50	18.5
		*25	80	40
		35	72	40
9	UHB-ZK80/45-35	30	37	33	3.5	80×65	15	260
		*45	35	40
		55	30	36
10	UHB-ZK80/50-20	35	22	32	4	80×65	11	250
		*50	20	39
		60	17	30
11	UHB-ZK80/50-30	35	32	33	3.5	80×65	15	250
		*50	30	40
		60	25	36
12	UHB-ZK80/50-50	35	52	33	4	80×65	18.5	280
		*50	50	41
		60	45	38
13	UHB-ZK80/50-80	35	82	40	5	80×65	30
		*50	80	50
		60	72	48
14	UHB-ZK100/60-35	50	37	38	4	100×80	18.5	345
		*60	35	40
		80	30	42
15	UHB-ZK100/60-50	50	52	37	4	100×80	22	380
		*60	50	40
		70	45	42
16	UHB-ZK100/100-40	70	45	41	4	100×80	30	440
		*100	40	40
		110	35	33
17	UHB-ZK100/100-80	65	82	45	5.5	100×80	55
		*100	80	55
		120	65	50
18	UHB-ZK125/100-28	70	32	35	5	125×100	30	400
		*100	28	46
		150	22	35
19	UHB-ZK125/100-65	65	70	40	5.5	125×100	55
		*100	65	38
		120	60	35
20	UHB-ZK150/250-30	120	34	45	4	150×125	45	840
		*250	30	55
		300	26	50
21	UHB-ZK200/400-25	240	28	55	5.5	200×150	75	1180
		*400	25	64
		500	20	60
22	UHB-ZK200/400-32	240	39	55	5.5	200×150	75	1180
		*400	32	62
		500	26	60

*大功率：配二級電機：n=2900r/min 設計壓力：1.6MPa 為標準參數**
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	電機功率 Km	整機質量 Kg
1	UHB-ZK250/600-32	360	35	71	6	250×200	110	1680
		*600	32
		720	28
2	UHB-ZK250/600-50	360	53	69	6	250×200	160
		*600	50
		720	46
3	UHB-ZK250/800-32	480	35	71	7.4	250×200	132	1680
		*800	32
		960	28
4	UHB-ZK250/800-50	480	53	70	7.6	250×200	200
		*800	50
		960	46
5	UHB-ZK300/1000-32	620	35	72	8.5	300×250	160
		*1000	32
		1200	28
6	UHB-ZK300/1000-50	620	53	71	8.5	300×250	250
		*1000	50
		1200	46
7	UHB-ZK300/1200-32	760	35	73	9.5	300×250	200
		*1200	32
		1440	28
8	UHB-ZK300/1200-50	760	53	72	9.6	300×250	315
		*1200	50
		1440	46
9	UHB-ZK350/1400-32	920	35	72	6.1	350×300	250
		*1400	32
		1680	27
10	UHB-ZK350/1400-50	920	53	70	6.1	350×300	355
		*1400	50
		1680	45
11	UHB-ZK350/1600-32	1100	35	72	6.7	350×350	250
		*1600	32
		1920	27
12	UHB-ZK350/1600-50	1100	53	71	6.7	350×350	400
		*1600	50
		1920	45

	注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
	2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。
